restauration d'une Alfa Giulia Sprint GT

[arnocri]

C'est quoi une colonne à mercure

[speedturbo33]

C'est un outils pour faire la synchro des carbus.

[arnocri]

C'est un outils pour faire la synchro des carbus.

Merci Nico

[speedturbo33]

De rien ;-)
En revanche, je ne connaissais pas ce genre de tableaux :



Il faut dire que quand j'étais à l'école les profs passaient très vite sur les carbus car ce n'étais plus d'actualité
Dommage j'aurai aimé en connaître d'avantage là dessus, mais c'est vrai que je n'ai jamais été confronté au problème car toutes mes autos ont étés en injection.

Je continue donc à lire ce topic très instructif, merci!

[hipolyte]

Je mettrai une photo de la colonne à mercure pour illustrer, je dois la sortir pour faire "la synchro de printemps" sur la 1300GT.

Le tableau est en effet très utile pour choisir la configuration de base de la carburation. Après, il faudra adapter en fonction des soucis/hésitations du moteur et de ce que je veux en tirer.

Mais il permet aussi de comprendre qu'avec un carbu de 40, on ne peut pas buser au delà de 36 (puisqu'il n'y a pas assez de différence entre le corps du carbu et le diamètre intérieur mini de la buse) : on passe au 45DCOE.
A une époque, des amateurs montaient donc des "45", pensant que plus le carbu était gros, plus le moteur était puissant... Ce qui est souvent faux, puisqu'il n'y a pas QUE la taille du carbu qui compte.
Pour de plus amples explications, voir le post âprement discuté "température de l'air à l'admission"

[hipolyte]

Petites précisions pour Arnocri et la colonne à Mercure et Senior et sa R8G sur la synchro des carbus.

Elle se réalise après un réglage fin de l'allumage avec vérification de tous les éléments (bougies, faisceau, tête et doigt d'allumeur, écartement des vis du rupteur, réglage de l'avance à la lampe stroboscopique).
Le but de la synchro est de mettre en phase les 2 carbus, puisque chaque DCOE alimente 2 cylindres : pour que le moteur tourne "rond" il faut qu'ils fonctionnent ensemble et de façon homogène. Le plus précis est de mesurer la dépression dans le corps du carbu.
Il existe différents appareils pour la mesurer : l'oreille du mécano (subjectif !!), les dépressiomètres à aiguille, les colonnes à Mercure.

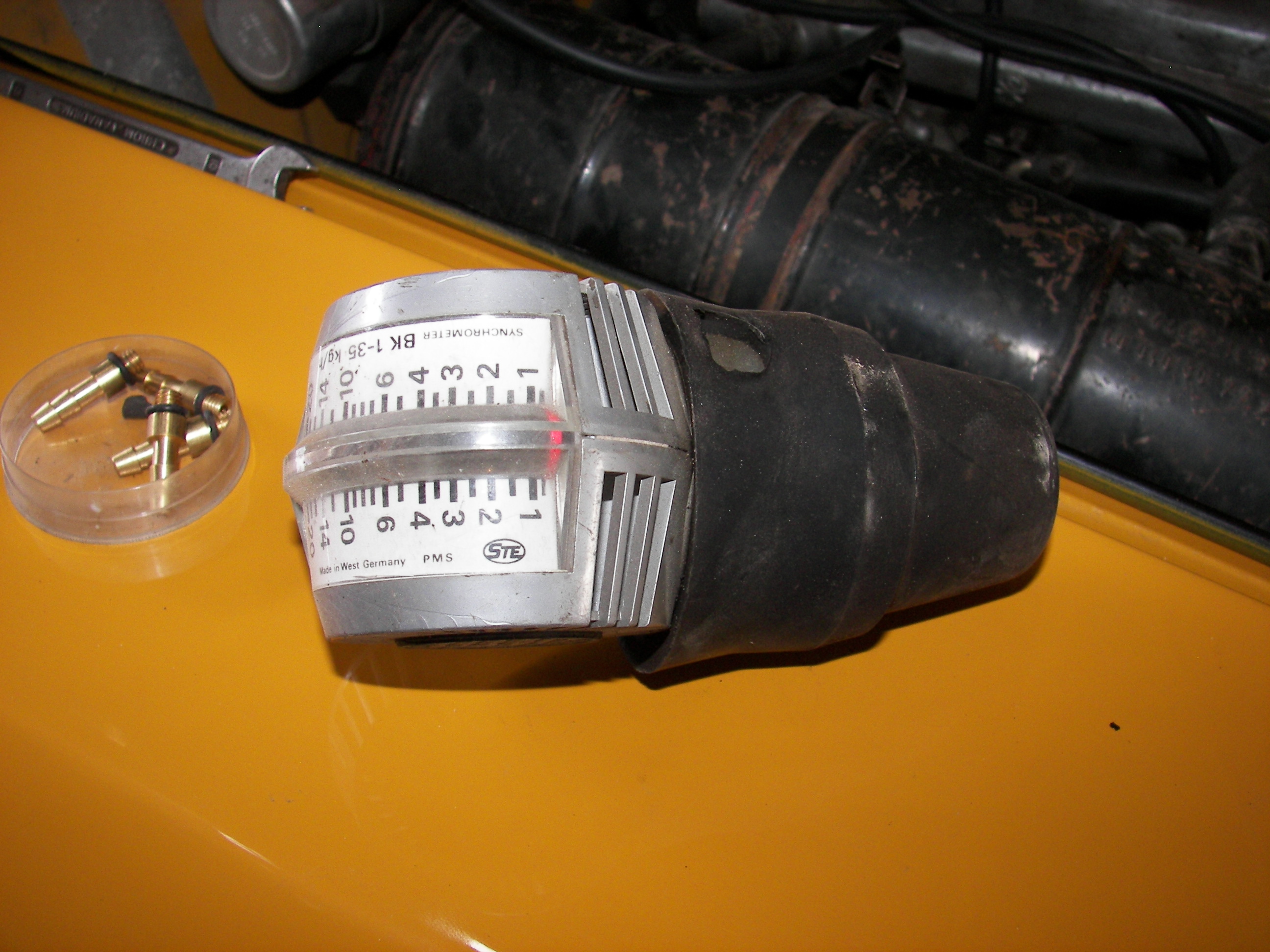

La photo qui suit est celle d'un dépressiomètre simple (cadeau du garagiste retraité du patelin, qui s'en servait pour la Simca 1000 rallye d'un de ses clients dans les années 70-80). Il faut, pour l'utiliser sur les Alfa, jouer avec des tas de vieilles durits emmanchées les unes dans les autres, parce que la boite à air est difficile d'accès. Je trouve que ce n'est pas pratique ni très précis.

[hipolyte]

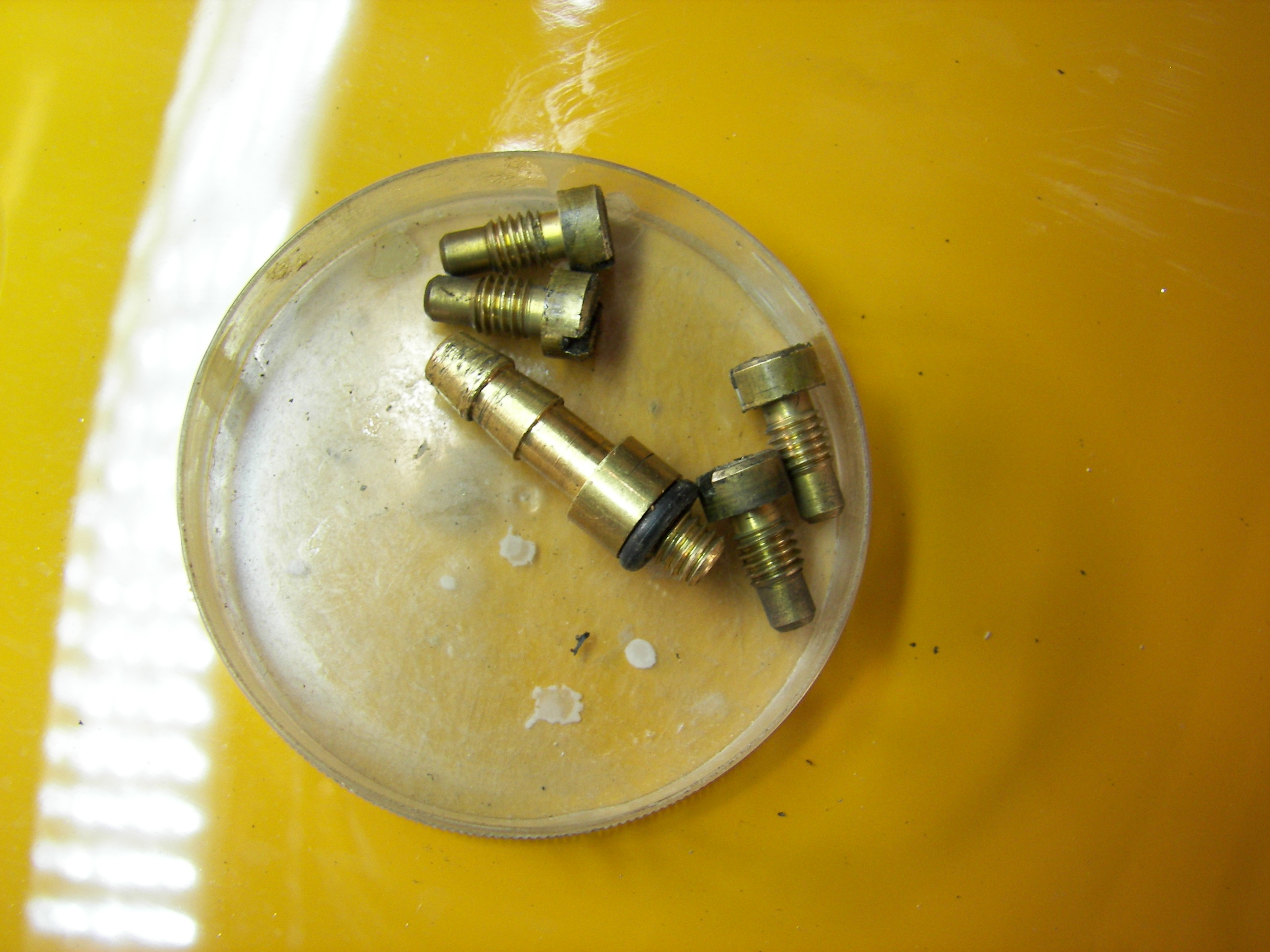

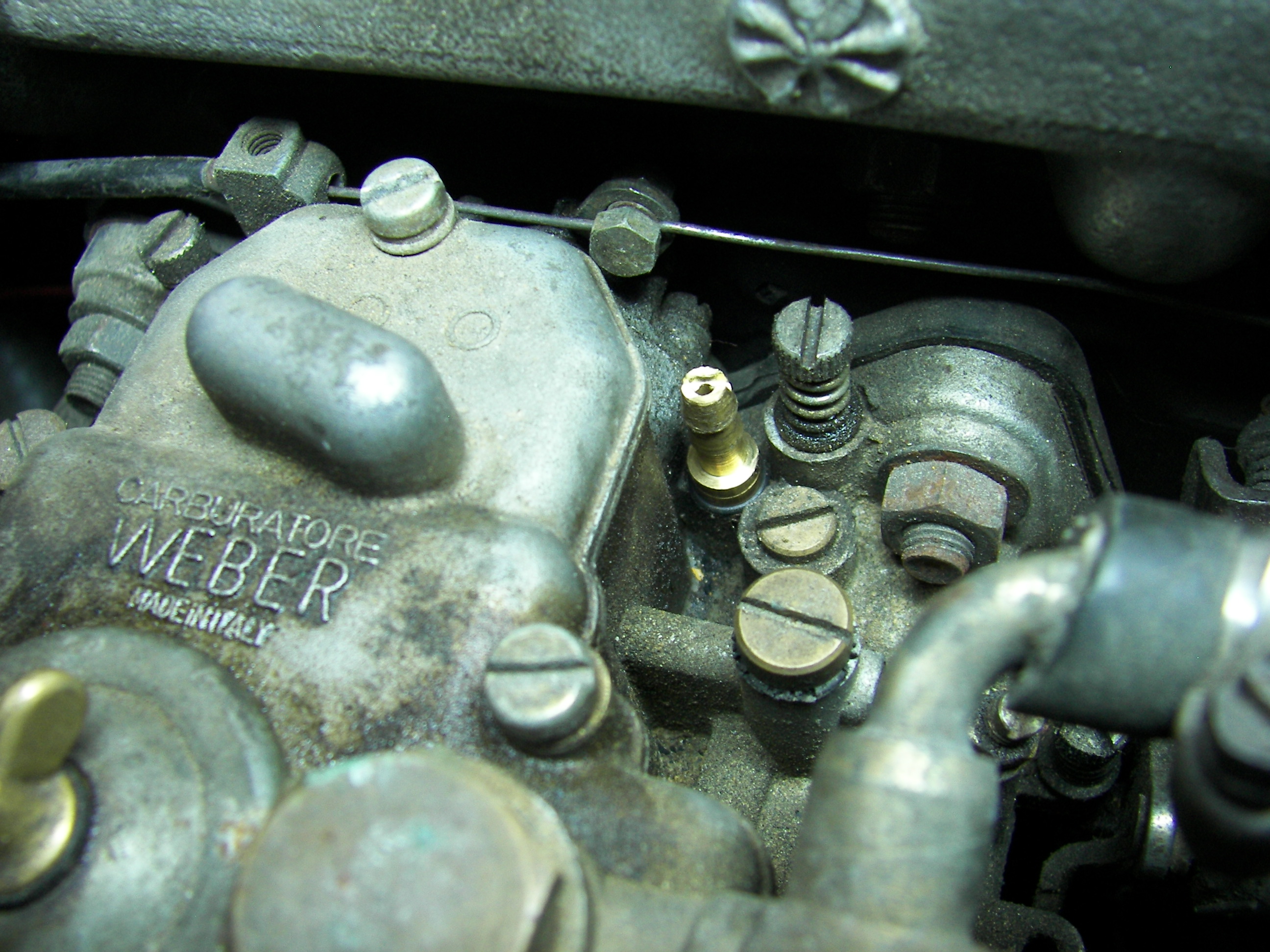

Je préfère de loin la colonne à Mercure, mais qui ne peut s'utiliser que sur certains carburateurs équipés d'une prise de diagnostic, bouchée habituellement par une vis, et dans laquelle on insère un manchon fileté pour y raccorder un tuyau (d'où le choix de carbus plus modernes pour la GT en restauration) :





Il y en a 4, un pour chaque corps de carbu (donc 1 par cylindre).

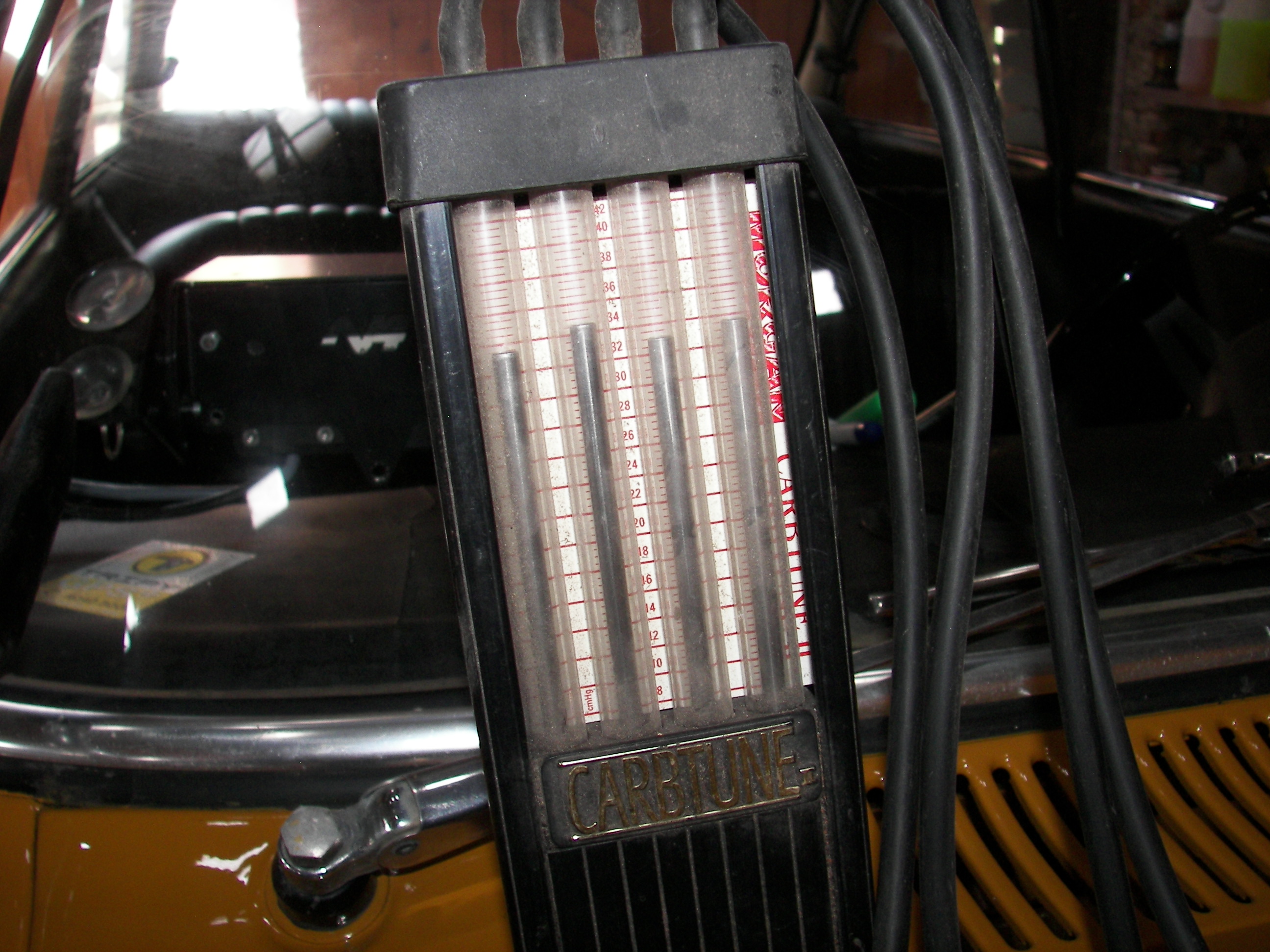

On met le moteur (déjà chaud) en marche, et la dépression de chaque cylindre aspire une colonne à mercure. Facile de comparer chaque cylindre !
On note sur l'image que les cylindres 1 et 2 (colonnes de droite) sont un peu décalés par rapport aux 3 et 4.

Il suffit d'un dizième de tour de vis de synchro pour ré équilibrer tout ça :


On termine par le réglage de la vis de richesse du ralenti (avec un analyseur de CO, mais à l'oreille ça le fait pas mal).
Il ne reste qu'à essayer l'auto !! (un vrai avion, avec ses réglages tout neufs).

A noter que j'ai simplifié, parce qu'il y a plein d'autres réglages à revoir.
Je peux les détailler dans le remontage des carbus de la GT qui avancent, mais j'ai peur d'être un peu ennuyeux... Vous me dites ???

[speedturbo33]

Tu rigoles? C'est très intéressant, ceux que ça barbent ils iront voir ailleurs

[sheryo]

Très intéressant je trouve. Je n'avais jamais vu ce type de réglage au mercure

[hipolyte]

Tu rigoles? C'est très intéressant, ceux que ça barbent ils iront voir ailleurs

Bon, OK !
Y'en a un qui suit !! Merci !!

Par contre je suis ouvert totalement à la critique : ce que j'expose n'est pas un mode d'emploi mais UNE façon de faire parmi d'autres.

[Casimir]

Surtout continue de poster et de detailler ainsi. C'est très instructif.
Et puis pour emporter l'adhésion lors de la désignation du meilleur topic 2013, il serait dommage que tu relaches tes "efforts".

[bad boy]

il me reste ça dans mes archives

[senior]

Très intéressant

Dommage que ces posts arrivent avec 40 ans de retard

[blacksrookie]

Tu peux sûrement retrouver une R8G pour profiter de ces nouvelles infos

[senior]

De €25000 pour un bel exemplaire à €50000 pour une "concours"... et je ne me suis jamais fait à la boîte 5 "mayonnaise"

[blacksrookie]

Aah m. Tant que ça !

[hipolyte]

il me reste ça dans mes archives

Copain !!!!
euh... si tu veux t'en défaire, fais-moi signe !

Très intéressant

Dommage que ces posts arrivent avec 40 ans de retard

Merci !
(Il y a 40 ans j'avais 1 mois et demi... )
Et en effet, le prix des R8G aujourd'hui... Aïe aïe aïe !!
http://www.leboncoin.fr/voitures/417757380.htm?ca=8_s
http://www.leboncoin.fr/voitures/461117661.htm?ca=8_s

Surtout continue de poster et de detailler ainsi. C'est très instructif.
Et puis pour emporter l'adhésion lors de la désignation du meilleur topic 2013, il serait dommage que tu relaches tes "efforts".

Ok !
Par contre, c'est pour 2012 que le topic a été "repéré". Mais R32 et sa présentation (d'anthologie !) est passé par là !

[senior]

Surtout continue de poster et de detailler ainsi. C'est très instructif.
Et puis pour emporter l'adhésion lors de la désignation du meilleur topic 2013, il serait dommage que tu relaches tes "efforts".

Ok !
Par contre, c'est pour 2012 que le topic a été "repéré". Mais R32 et sa présentation (d'anthologie !) est passé par là !

Le topic de R32 n'est plus actif, le tien si. Tu conserves donc toutes tes chances pour 2013

[hipolyte]

Le topic de R32 n'est plus actif, le tien si. Tu conserves donc toutes tes chances pour 2013

Bien !!
mais j'avoue que ce qui me ferait le plus plaisir, c'est d'aller à l'ISM 2014 avec ma poubelle toute fraîchement restaurée. J'ai promis à certains de leur faire essayer !

[arnocri]

Tu rigoles? C'est très intéressant, ceux que ça barbent ils iront voir ailleurs

Bon, OK !
Y'en a un qui suit !! Merci !!

Par contre je suis ouvert totalement à la critique : ce que j'expose n'est pas un mode d'emploi mais UNE façon de faire parmi d'autres.

Pareil pour moi, c'est toujours un plaisir de suivre ce genre d'aventure

Tu peux y aller

[Pudge]

Super intéressant ces infos sur les carbus!
Je ne conaissais les colonnes à mercure que de nom et je ne savais pas non plus comment ça fonctionnait. Merci

De €25000 pour un bel exemplaire à €50000 pour une "concours"... et je ne me suis jamais fait à la boîte 5 "mayonnaise"

Et pourquoi pas une Simca 1000 rallye2 ou 3 dans ce cas?
Ça se vaut non?

[hipolyte]

Mais reprenons.
Le remontage des carburateurs.
Je ne sais pas par quel bout commencer, chaque pièce a son rôle mais il faut comprendre le fonctionnement de l'ensemble pour ne pas que ce soit imbuvable...

Le rôle du carburateur est de fournir un mélange air-essence en proportions variables, pulvérisant le carburant aussi finement que possible, gavant les cylindres avec un mélange homogène.
La pulvérisation de l'essence s'obtient par la diffusion d'une émulsion préalable d'air et d'essence à l'intérieur du venturi (on l'a vu un peu plus tôt).
Les DCOE ont une cuve à niveau constant qui permet de ne faire varier le débit du gicleur principal qu'en fonction de la dépression au venturi. Le niveau constant de la cuve est obtenu par l'action de flotteurs qui remontent un pointeau et stoppent l'arrivée d'essence en course haute.
Le niveau des flotteurs se règle : mini et maxi. Pour le moment je règle à 7,5mm, on verra bien ce que ça donne.

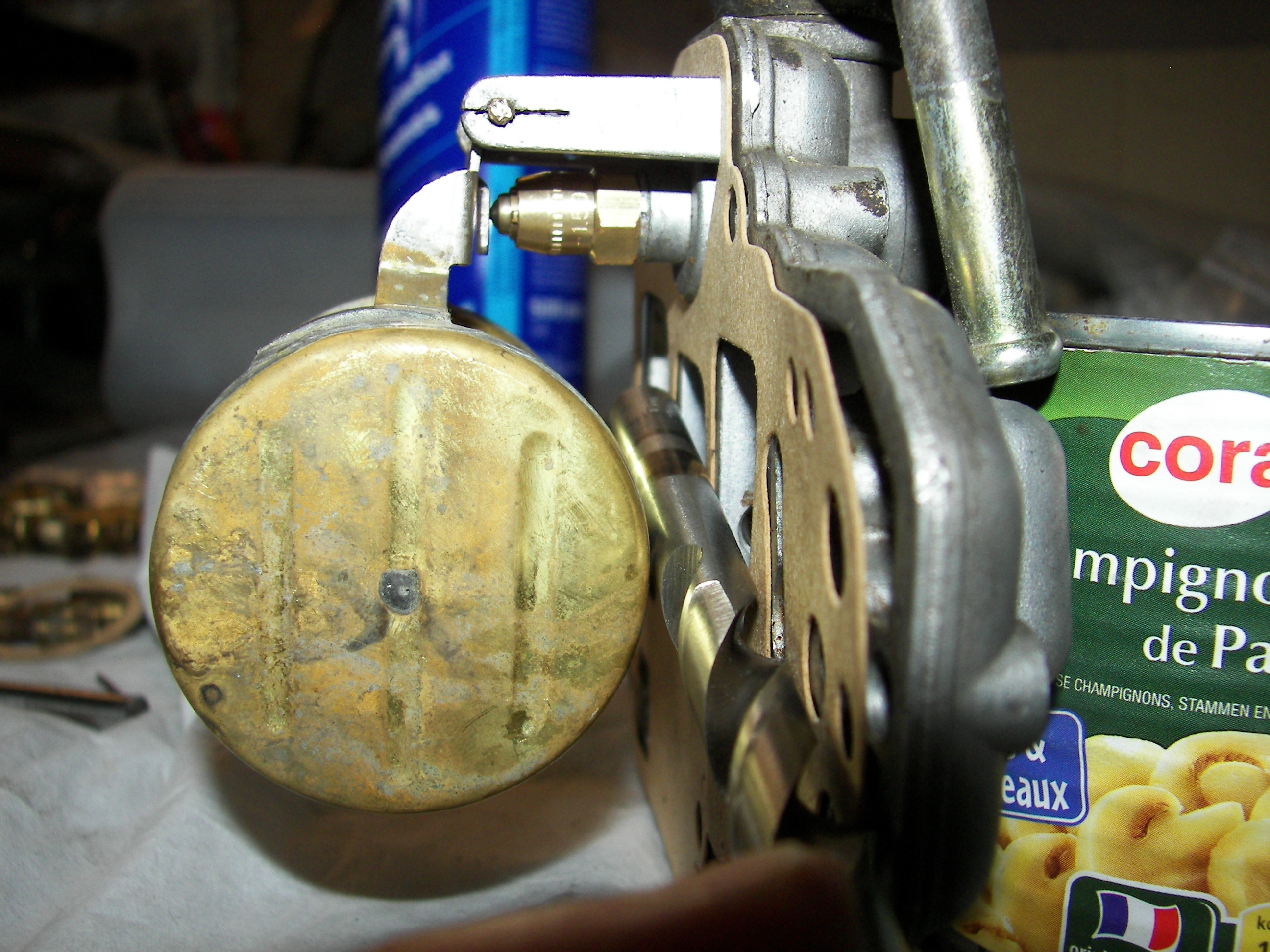

Le plus simple est de passer un foret de 7,5mm tout juste entre le flotteur et le couvercle du carbu (ne pas oublier le joint !), le linguet en contact sur le pointeau.
https://drive.google.com/open?id=0BykMc ... authuser=0

(histoire de compliquer, mais je ne détaille pas : le niveau de cuve joue beaucoup sur la fin de la progression. Le niveau de cuve varie selon le poids du flotteur, qui est gravé sur l'une des languettes de limitation de course. Chaque flotteur (il y en a 4) doit être réglé comme les autres. La course doit être libre, et le pointeau libre et étanche en position haute)

[hipolyte]

... bien sûr on trouve des pochettes de rénovation des carbus, qui comprennent tous les joints papier et toriques/filtres/pointeau.

On a vu le rôle de la buse ou venturi (tiens, j'ai monté des 32, tout compte fait...)

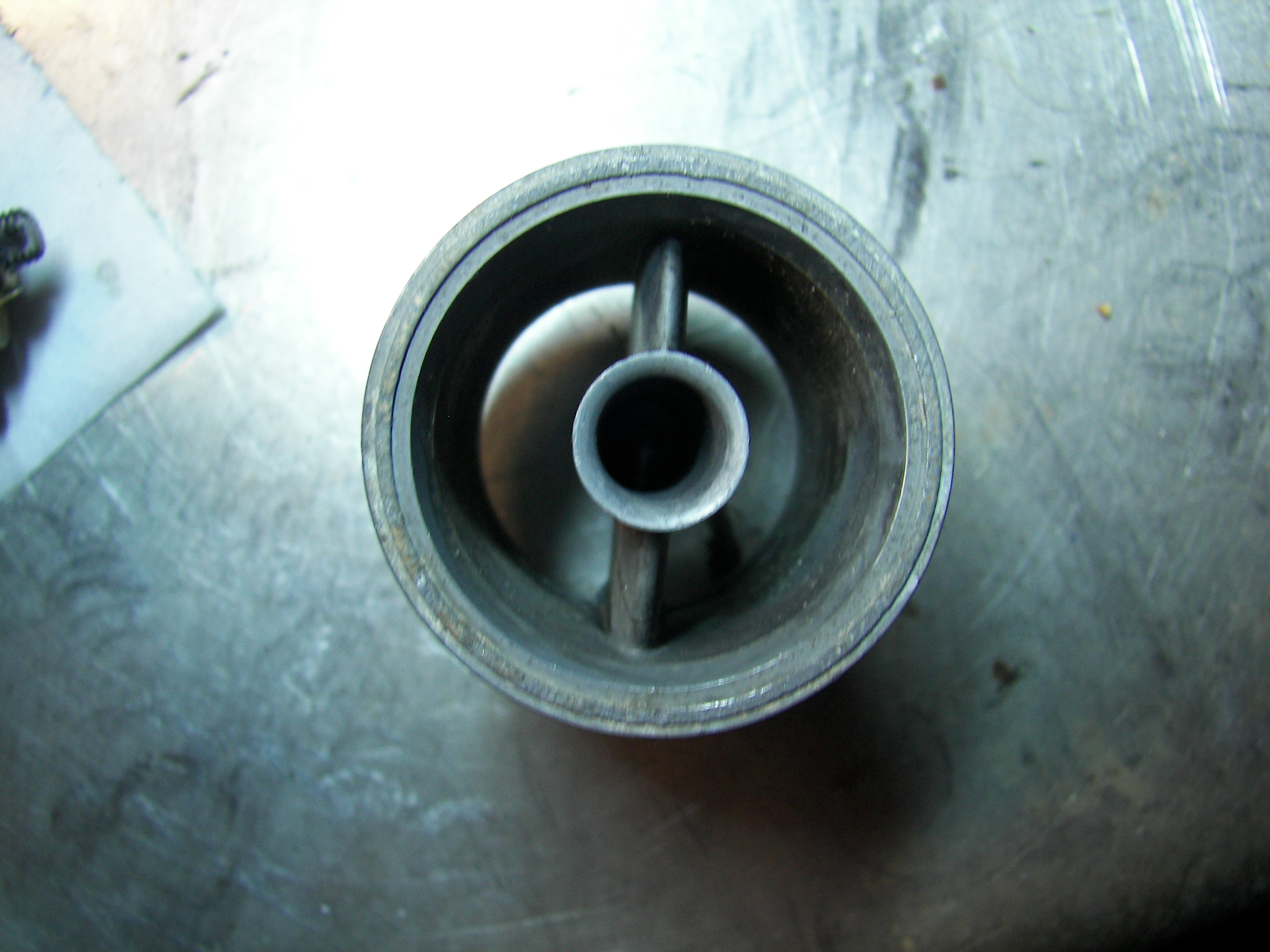

Il est doublé dans le corps du carbu par le centreur de jet. C'est donc en son centre que s'écoulera l'essence (l'un des 2 axes qui tiennent le mini venturi central est creux). Il existe différentes tailles et formes, je reste d'origine.


Le voilà en place derrière la buse

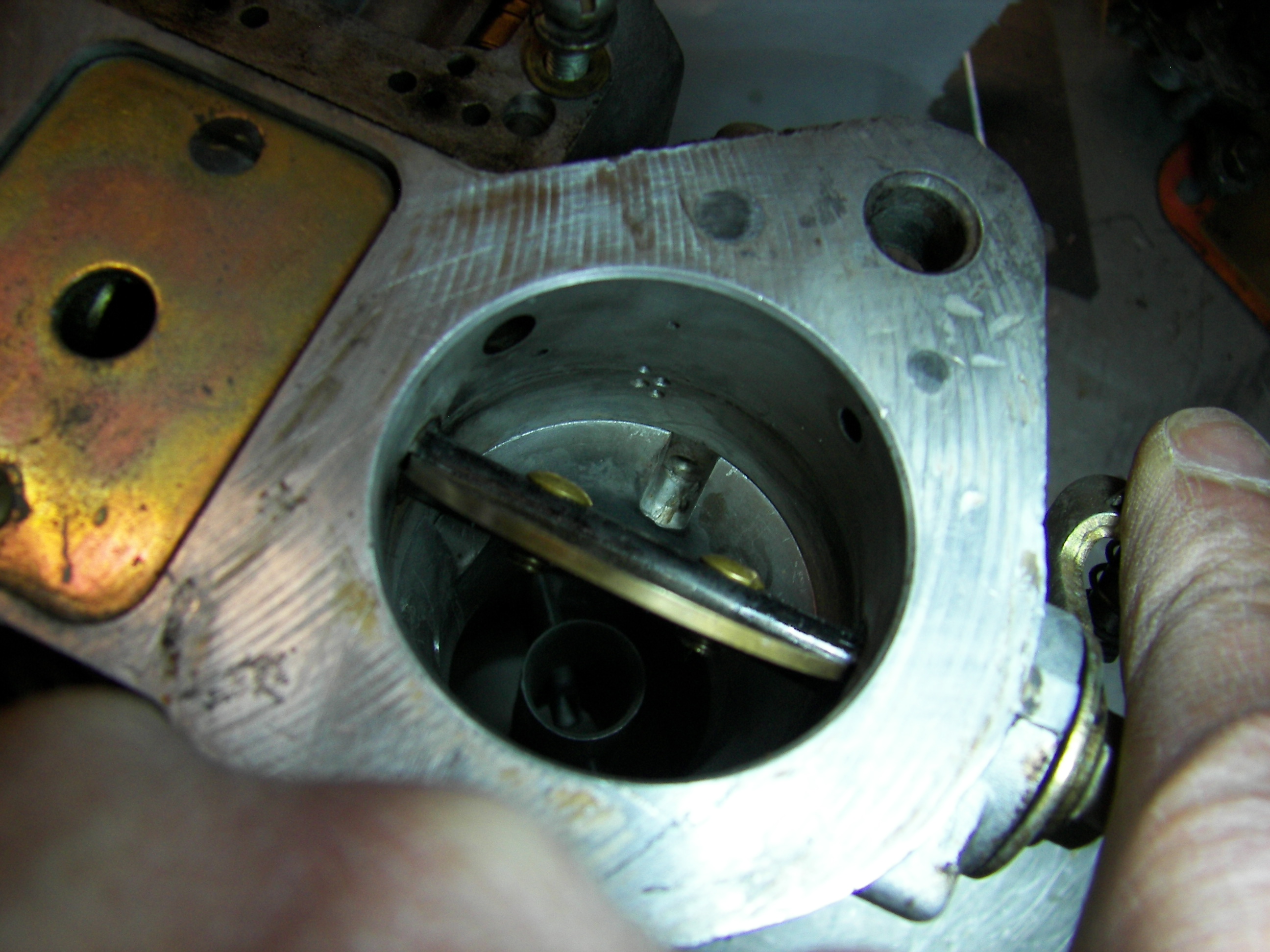

On remarque que la buse est échancrée, et qu'il y a un petit trou dans le corps du carbu : c'est l'emplacement de la pompe de reprise.
On remarque aussi 4 petits trous, c'est les trous de la progression, qui servent à la transition entre le circuit de ralenti et le circuit principal.
Un tout petit trou un peu en avant des trous de progression, c'est l'orifice de la vis de richesse du ralenti.
Enfin, le tout petit trou à gauche des trous de progression, c'est celui qui sert à brancher le dépressiomètre. Il est bouché par une vis à l'extérieur en utilisation normale.

Interro écrite demain, révisez bien !!

[senior]

... mais j'avoue que ce qui me ferait le plus plaisir, c'est d'aller à l'ISM 2014 avec ma poubelle toute fraîchement restaurée. J'ai promis à certains de leur faire essayer !

J'y compte bien

[hipolyte]

... et merci à tous pour vos encouragements.
ça motive ! (parce que c'est quand même un sacré casse-tête, comme chantier. Le découragement pointe parfois... )
